PY3型自动加药装置

产品描述

PY3自动加药装置适用范围:



PY3型自动加药装置操作安全、方便、可靠,适应范围广,特别适应于造纸工业,工业废水处理及市政污水处理厂,自来水厂和各种需要使用投加絮凝剂溶液的行业。我公司可根据客户需要,进行特殊设计,满足各种用户的广泛需要。



PY3自动加药装置工作原理:



PY3型自动加药装置是一种新型、程序操作提高加药效率的设备,它是由各个溶液箱逐步处理完成的,溶液箱之间用挡板隔开,保证每溶液箱内的上佳时间和恒定的浓度,避免在混合槽和储存槽之间产生任何直接通路。系统由PLC自动控制,控制箱与安装在溶液存储槽上的液位计相连,一旦液位达到“低位”触发电磁进水阀打开,同时启动干投机,干投量的大小与水量均可准确设定,以获得更加准确的浓度。一旦达到“高位”,此循环过程就停止。同时搅拌器会按照设定的时间继续工作,三槽一体(混合槽、调均槽、储存槽)连续式配制,操作保养简易,人力成本更低。有粉状或液状(选配)双重进料功能设计,可满足不同需求。配制浓度均匀适中,可减少因人力调配不当造成结粒(块)现象发生,避免管路或泵堵塞,增加不必要的人员维护费用及药粉的支出费用。设备由PLC控制整个配制过程,可自动间歇、连续运行及停顿交叉搅拌功能,使溶液融合均匀。当料斗中干粉料位到低位时,电控箱可发出声、光报警信号并整机停车。



PY3自动加药装置主要结构及特点:



PY3型三箱式溶液制备系统(见工艺流程图及结构简图),主要由进水系统、粉剂干投机、干粉浸润系统、搅拌机、三个溶液制备箱(预制部分A1,熟化部分A2,储存部分A3)、电器控制箱等组成。该装置具有以下的优点:

1.采用先进的电器控制,保证反应更佳与更优化的溶液制备。

2. 溶液制备能力1-10 m3/h。按0.1-0.5%浓度计溶粉能力1-50kg/h

3.配备有先进的粉剂干投机。

4.具有新型干粉浸润系统及射流装置。

5.射流器增加内置式文丘里管,大大增强射流负压吸力,有效防止清水喷溅,彻底杜绝射流器堵料溢料现象。

6.三个溶液制备箱保证上佳熟化循环。

7.连续式自动溶液制备。

8.物料接触部分均采用AISI304材质制作,箱体外采用银粉金属漆喷涂或进行烤制硬质耐磨粉漆,具有完美的外观和良好的耐腐蚀性。

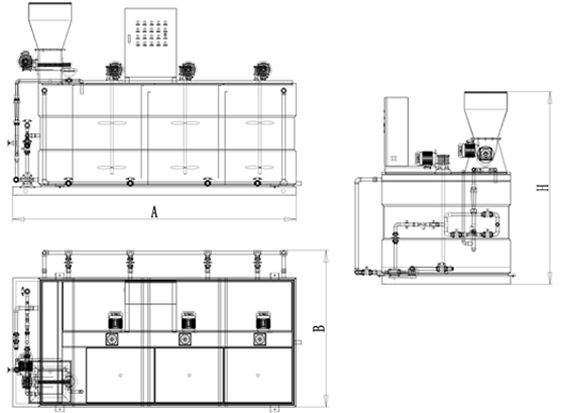

PY3型自动加药装置工艺流程图及结构简图

PY3自动加药装置技术参数:






外形尺寸(mm

配置浓度

进水量

投粉量

熟化时间

/  管径



L/hr

A

B

H

%

L/h

Kg/h

min

(DN)

(KW)

PY3-1000

1000

1710

1200

1900

0.1-0.5

2000

1.0-5.0

30-60

25/32

2

PY3-1500

1500

2180

1300

2100

0.1-0.5

3000

1.5-6.5

30-60

25/32

2

PY3-2000

2000

2220

1420

2200

0.1-0.5

3500

2.0-10

30-60

32/40

4

PY3-3000

3000

3150

1460

2340

0.1-0.5

5000

3.0-15

30-60

32/40

6

PY3-4000

4000

3200

1800

2520

0.1-0.5

6000

4.0-20

30-60

40/50

6

PY3-5000

5000

3250

1950

2850

0.1-0.5

8000

5.0-25

30-60

40/50

6

PY3-6000

6000

2960

2100

3025

0.1-0.5

9000

6.0-30

30-60

40/50

6

PY3-8000

8000

4350

2220

3200

0.1-0.5

12000

8.0-40

30-60

50/50

6

PY3-10000

10000

5740

2350

3375

0.1-0.5

15000

10-50

30-60

50/50

6



PY3自动加药装置产品说明:



1PY3型自动加药装置的实际生产能力视溶液与配药介质而定;

2、特殊材料可来厂选型洽谈,公司根据客户需要拟定相关解决成套方案。



PY3型自动加药装置安装须知


1、安装设备前,首先应熟悉设备结构和提供的图纸,要按图纸要求核实好基础、设备管口方位及各附件的对接位置。(详见设备外形图)


2、先打开包装箱,把设备移出箱体,再进行现场就位安装;没有包装的设备,可直接就位进行安装。


3、按产品安装图所示的进水管、出水管、溢流排空管对设备进行管道的安装。


4、将设备配套仪表从包装箱中取出,在仪表完好的情况下,对照产品外形安装图进行安装、对接。


5、本设备配备电器控制柜(指常规配置的设备)。用户只需将电源线接到电控柜中空气开关的接线输入端上即可。
